---關(guān)鍵詞：碳納米管；負(fù)極材料；水分測定；AKF-CH7；卡爾費(fèi)休庫侖法；鋰電池

摘要

碳納米管作為一維量子材料，因其獨(dú)特的力學(xué)、電學(xué)和化學(xué)特性，在新能源領(lǐng)域（尤其是鋰電池負(fù)極材料）中展現(xiàn)出廣闊的應(yīng)用潛力。然而，微量水分的存在可能影響其性能穩(wěn)定性。本文基于卡爾費(fèi)休庫侖法，利用AKF-CH7水分測定儀對某碳納米管樣品進(jìn)行水分含量分析，為材料質(zhì)量控制提供參考。

實(shí)驗(yàn)方法

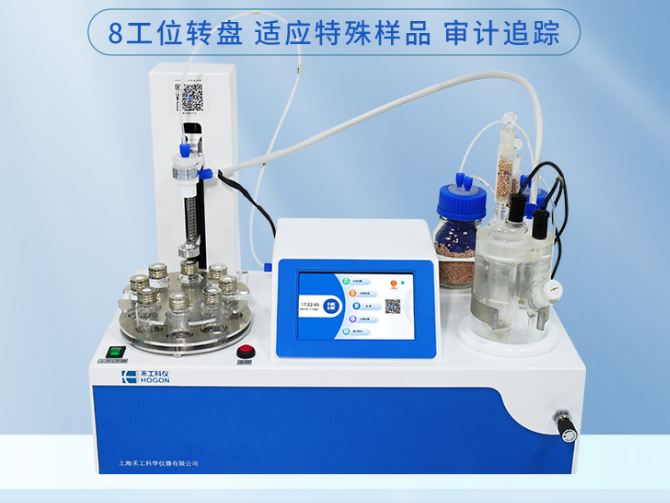

采用AKF-CH7水分測定儀，搭配全封閉安全滴定池、雙鉑針電極及隔膜電解電極，以卡爾費(fèi)休庫侖法試劑為滴定劑。實(shí)驗(yàn)參數(shù)設(shè)定如下：通氣流量20 mL/min、加熱溫度180℃、攪拌速度5，電解檔位自動(dòng)調(diào)節(jié)。樣品經(jīng)精密稱量（約0.12 g）后，通過穿刺進(jìn)樣法在密閉系統(tǒng)中加熱釋放水分，結(jié)合極化電流法進(jìn)行定量檢測。

測試數(shù)據(jù)與結(jié)果

在25℃、41%濕度的實(shí)驗(yàn)環(huán)境下，三次平行測試結(jié)果顯示樣品含水量分別為637.6 ppm、641.6 ppm和639.0 ppm，平均值為639.4 ppm（表1）。測試全程耗時(shí)10分鐘，空白值校正后數(shù)據(jù)穩(wěn)定可靠，表明AKF-CH7在納米材料微量水分檢測中具備高效性與精準(zhǔn)性。

表1 碳納米管樣品水分測試結(jié)果

本試驗(yàn)驗(yàn)證了AKF-CH7在碳納米管材料水分檢測中的適用性，其快速響應(yīng)、高靈敏度及自動(dòng)化操作特點(diǎn)，可有效支持新能源材料研發(fā)與生產(chǎn)過程中的質(zhì)量控制。碳納米管含水量（約639.4 ppm）的精確測定，為優(yōu)化鋰電池負(fù)極材料性能提供了關(guān)鍵數(shù)據(jù)支撐，進(jìn)一步推動(dòng)其在新能源領(lǐng)域的產(chǎn)業(yè)化應(yīng)用。

本方案滿足：

GB/T 38513-2023《鋰離子電池負(fù)極材料水分測試方法》‌

IEC 62660-3:2025 動(dòng)力電池材料檢測規(guī)范‌

UL 2580 電動(dòng)汽車電池安全標(biāo)準(zhǔn)‌

該技術(shù)體系已延伸應(yīng)用于固態(tài)電解質(zhì)（硫化物體系）‌、硅碳復(fù)合負(fù)等新型材料檢測，形成完整的新能源材料水分檢測解決方案‌。
